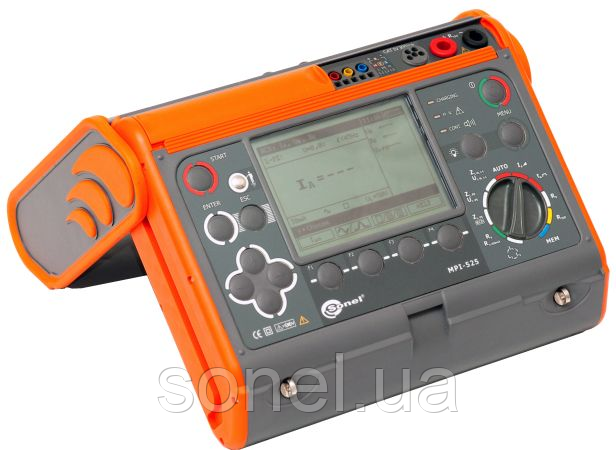

Вимірювач параметрів електробезпеки електроустановок MPI-525UA

Вимірювач параметрів електробезпеки електроустановок MPI-525UA

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Вимірювач параметрів петлі короткого замикання, ПЗВ, опору електроізоляції, опору заземлюючих пристроїв.

Основні Характеристики:

Вимірювачі параметрів електробезпеки електроустановок MPI-525UA призначені для вимірювання:

• Діючого значення фазної і міжфазної напруги змінного струму;
• Частоти змінного струму;
• Повного опору петлі "фаза - нуль», «фаза - фаза», «фаза - захисний провідник» без відключення джерела живлення;
• Повного опору петлі "фаза - захисний провідник» без відключення джерела живлення та спрацювання ПЗВ;
• Сили струму відключення пристрою захисного вимкнення (надалі - ПЗВ) для синусоїдального диференціального струму;
• Сили струму відключення ПЗВ для диференціального пульсуючого односпрямованого струму;
• Сили струму відключення ПЗВ для диференціального постійного пульсуючого струму з постійною складовою 6 мА;
• Сили струму відключення ПЗВ для диференціального постійного струму;
• Часу відключення мережі при спрацьовуванні ПЗВ;
• Опору захисного заземлення;
• Напруги дотику щодо номінального диференціального струму;
• Напруги змінного струму перешкод;
• Опору заземлювального пристрою по 3-х полюсному методу;
• Опору захисних провідників;
• Електричного опору малим струмом;
• Опору електроізоляції.

Для обчислення:

• Активного і реактивного опору петлі "фаза - нуль», «фаза - фаза», «фаза - захисний провідник»;
• Сили струму петлі «фаза-нуль», «фаза - фаза», «фаза - захисний провідник».



Для контролю:

• Цілісності (наявності) нульового і захисного провідників (до початку вимірювань).



Для перевірки:

• Послідовності чергування фаз і перекосу фаз по напрузі.

Для запам'ятовування і передачі в комп'ютер:

• Даних вимірювань і обчислень.

Призначення і область застосування:

Вимірювачі застосовуються при налагодженні та експлуатаційному контролі стану мережі електроживлення, а також при приймально-здавальних і сертифікаційних випробуваннях електроустановок будівель.

Основні технічні характеристики

Скорочення «о.м.р.» у визначенні основної похибки позначає «одиниця молодшого розряду».

Скорочення «в.в.» у визначенні основної похибки позначає «виміряна величина»



Вимірювання напруги змінного струму (True RMS)

Діапазон	Роздільна здатність	Основа похибка
0.0...299.9 В	0.1 В	±(2% в.в. + 6 о.м.р.)
300...500 В	1 В	±(2% в.в. + 2 о.м.р.)

Діапазон частоти: 45...65 Гц



Вимірювання частоти

Діапазон	Роздільна здатність	Основа похибка
45.0...65.0 Гц	0.1	±(0.1% в.в. + 1 о.м.р.)

Діапазон напруг: 50 ... 500 В



Вимірювання змінного струму (True RMS)

Діапазон	Роздільна здатність	Основа похибка *
0.0..99.9 мА	0.1 мА	±(5% в.в. + 3 о.м.р.)
100..999 мА	1 мA
1.00..9.99 A	0.01 A	±(5% в.в. + 5 о.м.р.)
10.0..99.9 A	0.1 A
100 … 400 A	1 A

Номінальна частота мережі fn: 50 Гц, 60 Гц

* Похибка кліщів враховується окремо

Вимірювання параметрів петлі короткого замикання ZL-PE, ZL-N, ZL-L

Вимірювання повного опору петлі короткого замикання Zs

Діапазон вимірювання згідно з ДСТУ EN61557-3-2013

Діапазон	Роздільна здатність	Основа похибка
0...19.99 Ом	0.01 Ом	±(5% в.в. + 3 о.м.р.)
20.0...199.9 Ом	0.1 Ом
200...1999 Ом	1 Ом

• Номінальна напруга мережі UnL-N / UnL-L: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В

• Робочий діапазон напруги: 95 ... 270 В (для ZL-PE і ZL-N) і 95 ... 440 В (для ZL-L)

• Номінальна частота мережі fn: 50 Гц, 60 Гц

• Робочий діапазон частоти: 45 ... 65 Гц

• Максимальний вимірювальний струм (для 415 В): 41.5 A (тривалість - 10 мс)



Вимірювання активного RS і реактивного XS опору петлі короткого замикання

Діапазон	Роздільна здатність	Основа похибка
0..19.99 Ом	0.01 Ом	±(5% + 5 о.м.р.) від ZS

• Розраховується і відображається для ZS <20 Ом



Струм короткого замикання Ік петлі

Діапазон вимірювання згідно з ДСТУ EN61557-3-2013 розраховується на основі величини Zs

Діапазон	Роздільна здатність	Основа похибка
0.055…1.999 A	0.001 A	Визначається по основній похибці повного опору петлі короткого замикання
2.00...19.99 A	0.01 A
20.0...199.9 A	0.1 A
200...1999 A	1 A
2.00...19.99 кA	0.01 кA
20.0…40.0 кA	0.1 кA



Вимірювання параметрів петлі короткого замикання ZL-PE RCD (без спрацьовування ПЗВ)

Вимірювання повного опору петлі короткого замикання Zs

Діапазон вимірювання згідно з ДСТУ EN61557-3-2013

Діапазон	Роздільна здатність	Основа похибка
0...19.99 Ом	0.01 Ом	±(6% в.в. + 10 о.м.р.)
20.0...199.9 Ом	0.1 Ом	±(6% в.в. + 5 о.м.р.)
200...1999 Ом	1 Ом

• Без відключення ПЗВ з IΔn ≥ 30 мА

• Номінальна напруга мережі Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В

• Робочий діапазон напруг: 95 ... 270 В

• Номінальна частота мережі fn: 50 Гц, 60 Гц

• Робочий діапазон частоти: 45 ... 65 Гц

Вимірювання активного RS і реактивного XS опору петлі короткого замикання

Діапазон	Роздільна здатність	Основа похибка
0..19.99 Ом	0.01 Ом	±(6% + 10 о.м.р.) ZS

• Розраховується і відображається для ZS <20 Ом

Струм короткого замикання Ік петлі

Діапазон вимірювання згідно з ДСТУ EN61557-3-2013

Діапазон	Роздільна здатність	Основа похибка
0.055…1.999 A	0.001 A	Визначається по основній похибці повного опору петлі короткого замикання
2.00...19.99 A	0.01 A
20,0...199.9 A	0.1 A
200...1999 A	1 A
2.00...19.99 кA	0.01 кA
20.0…40.0 кA	0.1 кA



Вимірювання параметрів пристроїв захисного відключення (ПЗВ)

• Номінальна напруга мережі Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В

• Робочий діапазон напруг: 95 ... 270 В

• Номінальна частота мережі fn: 50 Гц, 60 Гц

• Робочий діапазон частоти: 45 ... 65 Гц

Час спрацювання ПЗВ tA (для режиму tA)

Діапазон вимірювання згідно з ДСТУ EN61557-3-2013

Тип ПЗВ	Множник	Діапазон	Роздільна здатність	Основа похибка
Стандартні з малою затримкою	0.5 IDn	0..300 мс	1 мс	± 2% в.в. ±2 о.м.р.1)
	1 IDn
	2 IDn	0.150 мс
	5 IDn	0.40 мс
Селективні	0.5 IDn	0.500 мс
	1 IDn
	2 IDn	0.200 мс
	5 IDn	0.150 мс

¹⁾ - для I_Dn = 10 мA и 0,5 I_Dn основна похибка ± 2% в.в.±3 о.м.р.

Дійсна величина створюваного струму витоку при вимірюванні часу відключення ПЗВ

IDn	Множник
	0.5				1
10	5	3,5	3,5	5	10	20	20	20
30	15	10,5	10,5	15	30	42	42	60
100	50	35	35	50	100	140	140	200
300	150	105	105	150	300	420	420	600
500	250	175	175	3⁄4	500	700	700	1000*
1000	500	3⁄4	3⁄4	3⁄4	1000	3⁄4	3⁄4	3⁄4



IDn	Множник
	0.5				1
10	5	3,5	3,5	5	10	20	20	20
30	15	10,5	10,5	15	30	42	42	60
100	50	35	35	50	100	140	140	200
300	150	105	105	150	300	420	420	600
500	250	175	175	3⁄4	500	700	700	1000*
1000	500	3⁄4	3⁄4	3⁄4	1000	3⁄4	3⁄4	3⁄4

* - не відповідає при U_n = 110 В, 115 В та 127 В

Вимірювання опору захисного заземлення RE

IDn	Діапазон	Роздільна здатність	вимірювальний струм	Основа похибка
10 мA	0.01 кОм...5.00 кОм	0.01 кОм	4 мA	0..+10% у.в.±8 о.м.р.
30 мA	0.01 кОм...1.66 кОм		12 мA	0..+10% у.в. ±5 о.м.р.
100 мA	1 Ом..500 Ом	1Ом	40 мA	0..+5% у.в. ±5 о.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA



Вимірювання напруги дотику U_B відносно I_Dn

Діапазон вимірювання згідно з ДСТУ EN61557-6-2013; 10......100 В

Діапазон	Роздільна здатність	Вимірювальний струм	Основа похибка
0.9.9 В	0.1 В	0.4 x IDn	0..10% у.в. ± 5 о.м.р.
10.0..99.9 В			0..15% в.в.



Вимірювання струму відключення ПЗВ IА для синусоїдального диференціального струму

Діапазон вимірювання згідно з ДСТУ EN61557-6-2013

IDn	Діапазон	Роздільна здатність	Вимірювальний струм	Основа похибка
10 мA	3.3..10.0 мA	0.1 мA	0.3 x IDn..1.0 x IDn	± 5 % IDn
30 мA	9.0..30.0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

• Допускається початок вимірювання з позитивного або негативного напівперіоду струму витоку;

• Час протікання струму вимірювання: ............................... макс. 3200 мс.

Вимірювання струму відключення ПЗВ (IA) для однополярного пульсуючого диференціального струму і однополярного пульсуючого диференціального струму з постійною складовою 6мA

Діапазон вимірювання згідно з ДСТУ EN61557-6-2013

IDn	Діапазон	Роздільна здатність	Вимірювальний струм	Основа похибка
10 мA	4.0..20.0 мA	0.1 мA	0.35 x IDn..2.0 x IDn	± 10 % IDn
30 мA	12.0..42.0 мA		0.35 x IDn..1.4 x IDn	± 10 % IDn
100 мA	40..140 мA	1 мA
300 мA	120.420 мA
500 мA	200.700 мA

• Допускається початок вимірювання з позитивного або негативного напівперіоду струму витоку;

• Час протікання струму вимірювання: ............................... макс. 3200 мс.

Вимірювання струму відключення ПЗВ IA для постійного диференціального струму

Діапазон вимірювання згідно з ДСТУ EN61557-6-2013;(0,4….2)I_Dn

IDn	Діапазон	Роздільна здатність	Вимірювальний струм	Основа похибка
10 мA	4.0..20.0 мA	0.1 мA	0.2 x IDn..2.0 x IDn	± 10 % IDn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA

• Допускається початок вимірювання з позитивного або негативного напівперіоду струму витоку;

• Час протікання струму вимірювання: ............................... макс. 5040 мс.

Вимірювання опору заземлюючих пристроїв R_E

Діапазон вимірювання згідно з ДСТУ EN61557-5-2013

Діапазон	Роздільна здатність	Основа похибка
0.00...9.99 Ом	0.01 Ом	±(2% в.в. + 4 о.м.р.)
10.0...99.9 Ом	0.1 Ом	±(2% в.в. + 3 о.м.р.)
100...999 Ом	1 Ом
1.00...1.99 кОм	0.01 кОм

• Вимірювальна напруга: 25 В або 50 В RMS

• Вимірювальний струм: 20 мА, синусоїдальний RMS 125 Гц (для fn = 50 Гц) і 150 Гц (для fn = 60 Гц)

• Блокування вимірювання при напрузі перешкод UN> 24 В

• Максимальна напруга перешкод (вимір) UNmax = 100 В

• Максимальний опір допоміжних зондів: 50 кОм.

Вимірювання опору допоміжних зондів R_H, R_S

Діапазон	Роздільна здатність	Основа похибка
000...999 Ом	1 Ом	±(5% (RS + RE + RH) + 3 о.м.р.)
1.00...9.99 кОм	0.01 кОм
10.0...50.0 кОм	0.1 кОм



Вимірювання напруги перешкод

Внутрішній опір: близько 100 кОм

Діапазон	Роздільна здатність	Основа похибка
0...100 В	1 В	±(2% в.в. + 3 о.м.р.)

Низьковольтне вимірювання опору

Вимірювання перехідних опорів контактів і провідників струмом не менше ± 200 мА

Діапазон вимірювання згідно з ДСТУ EN61557-4-2013; 0,12……400 Ом

Діапазон	Роздільна здатність	Основа похибка
0.00...19.99 Ом	0.01 Ом	±(2% в.в. + 3 о.м.р.)
20.0...199.9 Ом	0.1 Ом
200...400 Ом	1 Ом

• Напруга на розімкнутих вимірювальних провідниках: 4 ... 9 В

• Вихідний струм при R <2 Ом: хв. 200 мА (ISC: 200.250 мА)

• Компенсація опору вимірювальних провідників

• Вимірювання двонаправленим струмом

Вимірювання активного опору малим струмом

Діапазон	Роздільна здатність	Основа похибка
0.0...199.9 Ом	0.1 Ом	±(3% в.в. + 3 о.м.р.)
200...1999 Ом	1 Ом

• Напруга на розімкнутих вимірювальних провідниках: 4 ... 9 В

• Вихідний струм <8 мA

• Звукова індикація при опорі <30 Ом ± 50%

• Компенсація опору вимірювальних провідників

Вимірювання опору ізоляції

Діапазон вимірювання згідно з ДСТУ EN61557-2-2013; для U_N = 50 В: 50кОм ……250 МОм

Діапазон для UN = 50 В	Роздільна здатність	Основа похибка
0...1999 кОм	1 кОм	± (3% в.в. + 8 о.м.р.)
2.00...19.99 МОм	0.01 MОм
20.0...199.9 MОм	0.1 MОм
200...250 MОм	1 MОм



Діапазон вимірювання згідно з ДСТУ EN61557-2-2013;для U_N = 100 В:100кОм ……500 МОм

Діапазон для UN = 100 В	Роздільна здатність	Основа похибка
0...1999 кОм	1 кОм	± (3% в.в. + 8 о.м.р.)
2.00...19.99 MОм	0.01 MОм
20.0...199.9 MОм	0.1 MОм
200...500 MОм	1 MОм



Діапазон вимірювання згідно з ДСТУ EN61557-2-2013; для U_N = 250В: 250кОм ……999 МОм

Діапазон для UN = 250 В	Роздільна здатність	Основа похибка
0...1999 кОм	1 кОм	± (3% в.в. + 8 о.м.р.)
2.00...19.99 MОм	0,01 MОм
20.0...199.9 MОм	0,1 MОм
200...999 MОм	1 MОм



Діапазон вимірювання згідно з ДСТУ EN61557-2-2013; для U_N = 500В :500кОм ……2,00ГОм





Діапазон для UN = 500 В	Роздільна здатність	Основа похибка
0...1999 кОм	1 кОм	± (3% в.в. + 8 о.м.р.)
2.00...19.99 MОм	0.01 MОм
20.0...199.9 MОм	0.1 MОм
200...999 MОм	1 MОм
1.00…2.00 ГОм	0.01 ГОм	± (4% в.в. + 6 о.м.р.)

Діапазон вимірювання згідно з ДСТУ EN61557-2-2013; для U_N = 1000В :1000кОм ……3,00 ГОм

Діапазон для UN = 1000 В	Роздільна здатність	Основа похибка
0...1999 кОм	1 кОм	± (3% в.в. + 8 о.м.р.)
2.00...19.99 MОм	0.01 MОм
20.0...199.9 MОм	0.1 MОм
200...999 MОм	1 MОм
1.00...3.00 ГОм	0.01 ГОм	± (4% в.в. + 6 о.м.р.)



Діапазон вимірювання згідно з ДСТУ EN61557-2-2013; для U_N = 2500В : 2,50МОм ……9,99 ГОм

Діапазон для UN = 2500 В	Роздільна здатність	Основа похибка
0...1999 кОм	1 кОм	± (3% в.в. + 8 о.м.р.)
2.00...19.99 MОм	0.01 MОм
20.0...199.9 MОм	0.1 MОм
200...999 MОм	1 MОм
1.00...9.99 ГОм	0.01 ГОм	± (4% в.в. + 6 о.м.р.)

• Вимірювальна напруга: 50 В, 100 В, 250 В, 500 В, 1000 В і 2500 В

• Похибка формування випробувальної напруги (R [Ом] ³ 1000*U_N [В]): -0+10від встановленої величини

• Виявлення небезпечної напруги перед початком вимірювання

• Розряд ємності об'єкта вимірювання

• Вимірювання напруги на роз'ємах + RISO, -RISO в діапазоні: 0..440 В

• Вимірювальний струм <2 мА

Послідовність чергування фаз

• Індикатор послідовності: пряма, зворотна

• Діапазон напруг U_L-L: 95...500 В (45...65 Гц)

• Відображення межфазного напруги



Додаткові технічні дані



·        Клас ізоляції........................................................ подвійна, згідно ДСТУ EN 61010-1 та ДСТУ EN 61557

·        Категорія безпеки................................................................ IV 300V (III 600V), згідно ДСТУ EN 61010-1

·        Ступінь захисту корпусу згідно ДСТУ EN 60529.............................................................................. IP54

·        Живлення вимірювача..................................................................... лужні батарейки 4x1,5 В LR14 (C)

.............................................................................................. пакет акумуляторів SONEL NiMH 4,8 V 4,2 Ah

·        Габаритні розміри..................................................................................................... 288 x 223 x 75 мм

·        Маса вимірювача.............................................................................................................. около 2,2 кг

·        Температура зберігання..................................................................................................... –20...+70°C

·        Робоча температура............................................................................................................... 0...+50°C

·        Час до самовимикання (Auto-OFF)...................................................................................... 120 секунд

·        Кількість вимірів Z або ПЗВ (для лужних батарейок)...................... >3000 (2 вимірювання в хвилину)

·        Кількість вимірів RISO або R (для лужних батарейок)................................................................. >2000

·        Пам'ять результатів вимірювань........................................................ 990 комірок, 57500 результатів

·        Інтерфейс....................................................................................................................................... USB
