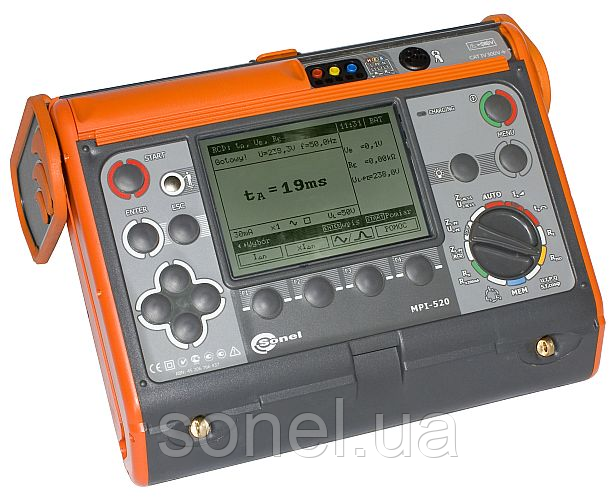

Універсальний вимірювач параметрів електробезпеки електроустановок з сертифікатом MPI-520UA.

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Вимірювачі параметрів електробезпеки електроустановок MPI-520UA призначені для вимірювання:

• діючого значення фазної і міжфазної напруги змінного струму;
• частоти змінного струму
• повного опору кола "фаза - нуль», «фаза - фаза», «фаза - захисний провідник» без відключення джерела живлення;
• повного опору кола "фаза - захисний провідник» без відключення джерела живлення та спрацювання ПЗВ;
• сили струму відключення пристрою захисного вимкнення (надалі - ПЗВ) для синусоїдального диференціального струму;
• сили струму відключення ПЗВ для диференціального пульсуючого односпрямованого струму;
• сили струму відключення ПЗВ для диференціального постійного пульсуючого струму з постійною складовою 6 мА;
• сили струму відключення ПЗВ для диференціального постійного струму;
• часу відключення мережі при спрацьовуванніПЗВ;
• опору захисного заземлення;
• напруги дотику щодо номінального диференціального струму;
• напруги змінного струму перешкод;
• опору заземлювального пристрою по 3-х полюсного методу;
• опору захисних провідників;
• електричного опору малим струмом;
• опору електроізоляції

Для обчислення:

• активного і реактивного опору кола "фаза - нуль», «фаза - фаза», «фаза - захисний провідник»;
• сили струму кола «фаза-нуль», «фаза - фаза», «фаза - захисний провідник».

  Для контролю:

• цілісності (наявності) нульового і захисного провідників (до початку вимірювань).

  Для перевірки:

• послідовності чергування фаз і перекосу фаз по напрузі.

  Для реєстрації:

• Змінного струму і напруги;
• частоти;
• Потужності: повної, активної і реактивної, а також коефіцієнта потужності.

Для запам'ятовування і передачі в комп'ютер:

• Даних вимірювань і обчислень.



Призначення і область застосування:

Вимірювачі застосовуються при налагодженні та експлуатаційному контролі стану мережі електроживлення, а також при приймально-здавальних і сертифікаційних випробуваннях електроустановок будівель.

• Гарантия: 36 місяців

Основні технічні характеристики MPI-520

«е.м.р.» — одиниця молодшого розряду

Вимірювання чинного значення напруги змінного струму


Діапазон	Роздільна здатність	Похибка основна
0...299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

• Діапазон частоти 45...65 Гц





• Вимірювання частоти


  Діапазон	Роздільна здатність	Похибка основна
  45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

• Діапазон напруги: 50...500 В





• Вимірювання змінного струму (True RMS)


  Діапазон	Роздільна здатність	Похибка основна *)
  0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
  100…999 мА	1 мА	± (5% I +3 е.м.р.)
  1,00…9,99 A	0,01 A
  10,0…99,9 A	0,1 A
  100…400 A	1 A

• Номінальна частота мережі f_n: 50 Гц, 60 Гц

*) - Похибка кліщів враховується окремо

Вимірювання потужності активної (P), реактивної (Q), повної (S) і cos φ


Диапазон [Вт], [ВА], [вар]	Разрешение [Вт], [ВА], [вар]	Похибка основна *)
0,00…99,9	0,1	± (7% S + 3 е.м.р.)
100…999	1
1,00…9,99 к	0,01 до	± (7% S + 5 е.м.р.)
10,0 к…99,9 до	0,1 до
100 к…200 до	1 до



• Діапазон напруги: 0...500 В;
• Діапазон струму: 0...400 A;
• Номінальна частота мережі f_n: 50 Гц, 60 Гц;
• Кількість фаз вимірюваного ланцюга: 1;
• Діапазон відбиття cos ↑: 0,00..1,00 (роздільна здатність 0,01);

*) U: 50…500 В, I: 10 мA…400 A;
Похибка токовимірювальних кліщів враховується окремо.

Вимірювання повного опору петлі короткого замикання Z_L-PE, Z_L-n, Z_L-L

Вимірювання повного опору петлі Z_s ДСТУ EN 61557
Діапазон вимірювання згідно з ДСТУ EN 61557: 0,13...1999 Ом (для вимірювального дроту 1,2 м)

Діапазон	Роздільна здатність	Похибка основна
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом



• Номінальна напруга роботи U_nL-N / U_nL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
• Робочий діапазон напруг: 95... 270 В (для Z_L-PE і Z_L-n) або 95... 440 В (для Z_L-L )
• Номінальна частота мережі f_n: 50 Гц, 60 Гц;
• Робочий діапазон частоти: 45... 65 Гц;
• Максимальний струм (для 415 В): 41,5 А (10 мс);


• Вимірювання опору петлі короткого замикання: активного R_s і реактивного X_s

  Діапазон	Роздільна здатність	Похибка основна
  0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs

• Розрахунок і показ для Z_s< 20 Ом





• Вимірювання очікуваного струму короткого замикання I _k


  Діапазон	Роздільна здатність	Основна похибка
  0,055...1,999 A	0,001 A	Визначається за основної похибки повного опору петлі короткого замикання
  2,00…19,99 A	0,01 A
  20,0…199,9 A	0,1 A
  200…1999 A	1 A
  2,00…19,99 кA	0,01 кA
  20,0…40,0 кA	0,1 кA



  Вимірювання опору петлі короткого замикання Z_L-PE RCD (без вимкнення вимикача ПЗВ)

  Вимірювання опору петлі короткого замикання Z_s
  Діапазон вимірювання згідно ДСТУ EN 61557: 0,50...1999 Ом (для вимірювального дроту 1,2 м)

  Діапазон відбиття	Роздільна здатність	Основна похибка
  0...19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
  20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
  200…1999 Ом	1 Ом

• Не викликає спрацьовування вимикачів ПЗВ з I_Δn≥ 30 мА;
• Номінальна робоча напруга U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Робочий діапазон напруг: 95...270 В;
• Номінальна частота мережі f_n: 50 Гц, 60 Гц;
• Робочий діапазон частоти: 45...65 Гц;
• Контроль правильності з'єднання затискача PE за допомогою електрода торкання.





• Показання опору петлі короткого замикання: активного R_s і реактивного X_s


  Діапазон відбиття	Роздільна здатність	Основна похибка
  0.19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)

• Розрахунок і показ для величини Z_s< 20 Ом





• Показання струму короткого замикання I_до


  Діапазон відбиття	Роздільна здатність	Основна похибка
  0,058…1,999 A	0,001 A	Визначається за основної похибки повного опору петлі короткого замикання
  2,00…19,99 A	0,01 A
  20,0…199,9 A	0,1 A
  200…1999 A	1 A
  2,00…19,99 кA	0,01 кA
  20,0…40,0 кA	0,1 кA



  Вимірювання параметрів вимкнення ПЗВ


• Номінальна напруга роботи U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Робочий діапазон напруг: 95...270 В;
• Номінальна частота мережі f_n: 50 Гц, 60 Гц;
• Робочий діапазон частоти: 45...65 Гц.


• Вимірювання часу вимкнення t_A ПЗВ


  Тип вимикача	Встановлення кратності	Діапазон вимірювання	Роздільна здатність	Основна похибка
  Загального типу	0,5 IΔn	0.300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
  	1 IΔn
  	2 IΔn	0…150 мс
  	5 IΔn	0…40 мс
  Селетивний	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0…200 мс
  	5 IΔn	0…150 мс

  ^* - для I_Δn=10 мА и 0,5 I_Δn основна похибка (2% t_A+ 3 е.м.р.)

  Вимірювання опору захисного заземлення R_E


  Обраний номінальний струм вимикача	Діапазон вимірювання	Роздільна здатність	Струм вимірювання	Основна похибка
  10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
  30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% RE ± 5 е.м.р.
  100 мA	1 Ом. 500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
  300 мA	1 Ом..166 Ом		120 мA
  500 мA	1 Ом..100 Ом		200 мA
  1000 мA	1 Ом. Ом		400 мA



  Вимірювання напруги дотику U_B, віднесеного до номінальному диференціальному струму


  Діапазон	Роздільна здатність	Номінальний струм	Основна похибка
  0.9,9 В	0,1 В	0,4*IΔn	от 10% UB ± 5 е.м.р.
  10...99,9 В			от 15% UB



  Вимірювання струму вимкнення I_A для синусоїдального диференціального струму


  Обраний номінальний струм вимикача	Діапазон вимірювання	Роздільна здатність	Струм вимірювання	Основна похибка
  10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
  30 мA	9,0..30,0 мA
  100 мA	33..100 мA	1 мA
  300 мA	90..300 мA
  500 мA	150..500 мA
  1000 мA	330..1000 мA

• Допускається початок вимірювання з позитивного або негативного напівперіода вимушеного струму витоку;
• Час протікання струму вимірювання....................................... макс. 3200 мс.





• Вимірювання струму вимкнення ПЗВ (I_A) для однополярного пульсувального диференціального струму та однополярного пульсувального диференціального струму з постійним складником 6 мA


  Обраний номінальний струм вимикача	Діапазон вимірювання	Роздільна здатність	Струм вимірювання	Основна похибка
  10 мA	4,0..20,0 мA	0,1 мA	0,35 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	12,0..30,0 мA		0,35 × IΔn..1,4 × IΔn	±10 % IΔn
  100 мA	40..140 мA	1 мA
  300 мA	120..420 мA
  500 мA	200..700 мA

• Допускається вимірювання для позитивних і негативних напівперіодів вимушеного струму витоку
• Час протікання струму вимірювання.......................................... макс. 3200 мс.


• Вимірювання струму вимкнення ПЗВ ( I_A) для постійного диференціального струму


  Обраний номінальний струм вимикача	Діапазон вимірювання	Роздільна здатність	Струм вимірювання	Основна похибка
  10 мA	4,0..20,0 мA	0,1 мA	0,2 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	12..60 мA	1 мA
  100 мA	40..200 мA
  300 мA	120..600 мA
  500 мA	200.1000 мA

• Можливе вимірювання для позитивного або негативного напівперіода вимушеного струму витоку;
• Час протікання струму вимірювання....................................... макс. 5040 мс


• Вимірювання опору заземлювального пристрою ДСТУ EN 61557 ( R_E)
  Вимірювання згідноДСТУ EN 61557: 0,5 Ом...1,99 кОм (для вимірювальної напруги 50 В), 0,56 Ом...1,99 кОм (для вимірювальної напруги 25 В)

  Діапазон	Роздільна здатність	Основна похибка
  0,00…9,99 Ом	0,01 Ом	± (2% RE+ 4 е.м.р.)
  10,0…99,9 Ом	0,1 Ом	± (2% RE+ 3 е.м.р.)
  100…999 Ом	1 Ом
  1,0...1,99 кОм	0,01 кОм

  • Вимірювальна напруга: 25 В або 50 В RMS;
  • Вимірювальний струм: 20 мA, синусоїдний RMS 125 Гц (для f_n= 50 Гц) і 150 Гц (для f_n=60 Гц);
  • Блокування вимірювання за напруги перешкод U_N>24 В
  • Максимальна напруга перешкод (вимірювання) U_Nmax=100 В
  • Максимальний опір допоміжних зондів: 50 кОм
  Вимірювання опору допоміжних зондів R_H, R_S


  Діапазон	Роздільна здатність	Основна похибка
  000…999 Ом	1 Ом	± (5% (RS+RE+RH) + 3 е.м.р.)
  1,00…9,99 кОм	0,01 кОм
  10,0…50,0 кОм	0,1 кОм



  Вимірювання напруги перешкод
  Внутрішній опір: приблизно 100 кОм

  Діапазон відбиття	Роздільна здатність	Основна похибка
  0.100 В	1 В	± (2% U + 3 е.м.р.)



  Вимірювання перехідних опору контактів і провідників струмом ± 200 мA ДСТУ EN 61557
  Діапазон вимірювання згідно ДСТУ EN 61557-4: 0,12...400 Ом

  Діапазон	Роздільна здатність	Основна похибка
  0,00...19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
  20,0…199,9 Ом	0,1 Ом
  200…400 Ом	1 Ом

• Напруга відкритих затискачів: 4...9 В;
• Вихідний струм за R < 2 Ом: хв. 200 мА;
• Компенсація опору вимірювальних проаодників;
• Вимірювання двоспрямованим струмом.


• Вимірювання активного опору малим струмом


  Діапазон	Роздільна здатність	Основна похибка
  0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
  200…2000 Ом	1 Ом

• Напруга відкритих затискачів: 4...9 В;
• Вихідний струм <8 мА;
• Звуковий сигнал для вимірюваного опору < 30 Ом±50%;
• Компенсація опору вимірювальних дротів.


• Вимірювання опору ізоляції ДСТУ EN 61557
  Діапазон вимірювання згідно ДСТУ EN 61557-2:
  - для U_N = 50 В: 50 кОм...250 МОм
  - для U_N = 100 В: 100 кОм...500 МОм
  - для U_N = 250 В: 250 кОм...1 ГОм
  - для U_N = 500 В: 500 кОм...2 ГОм
  - для U_N = 1000 В: 1 МОм...3 ГОм

  Діапазон відбиття для Un= 50В	Роздільна здатність	Основна похибка
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…250 MОм	1 MОм

  * - для адаптерів WS-03 і WS-04



  Діапазон відбиття для Un= 100В	Роздільна здатність	Основна похибка
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…500 MОм	1 MОм

  * - для адаптерів WS-03 і WS-04


  Діапазон відбиття для Un= 250В	Роздільна здатність	Основна похибка
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…999 MОм	1 MОм

  * - для адаптерів WS-03 і WS-04


  Діапазон відбиття для Un= 500В	Роздільна здатність	Основна похибка
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…999 MОм	1 MОм
  1,00…2,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*

  * - для адаптерів WS-03 і WS-04


  Діапазон відбиття для Un= 1000В	Роздільна здатність	Основна похибка
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…999 MОм	1 MОм
  1,00…3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

• Напруги вимірювання: 50 В, 100 В, 250 В, 500, 1000 В;
• Похибка формування випробувальної напруги (R [Ом] ≥ 1000*Un [В]): - 0 + 10% від встановленої величини;
• Виявлення небезпечної напруги перед початком вимірювання;
• Розряд місткості вимірюваного об'єкта;
• Вимірювання опору ізоляції багатожильних дротів (макс. 5) за допомогою зовнішнього додаткового пристосування;
• Вимірювання напруги на роз'ємах +R_ISO, -R_ISO в діапазоні: 0..440 В;
• Вимірювальний струм <2 мА.





• Послідовність фаз


• Вказівки послідовності фаз: пряма, зворотна;
• Діапазон напруги мережі U_L-L: 95…500 В (45…65 Гц);
• Зображення величини лінійних напруг.
